DZLG系列单锥螺带真空干燥机

Introduction: 单锥螺带真空干燥机是锥形混合机的衍生，其在原有的单一混合功能上，引入了干燥功能(在原有锥形筒体外部增加加热夹套)，可以在对物料进行干燥的同时进行搅拌，实现了一机双能的效果。但在实验和生产中发现，对于热敏性物料，单锥真空干燥机的烘干时间较长，且在干燥过程会出现物料熔融、结块等现象，使得被干燥物料的物理性质和化学性质发生改变，影响后续工艺的顺利进行。

Inquire: 0086-519-8867-4955

Inquire

Contact

Details Collections

产品概述

单锥真空干燥机时一种搅拌型密闭式真空干燥机。它通过一个夹套加热的单锥真空密闭罐由搅拌浆不断翻动物料，使物料均匀受热，水份或溶剂得到蒸发，达到物料干燥的目的。该设备采用单锥型罐体设计，卫生级不锈钢制造，结构简单，操作方便。属批次型间隙干燥操作，清洗无死角，是一种符合GMP要求的精烘包车间理想的干燥设备，广泛应用于制药、生物、化工、食品等行业得粉体，滤饼、结晶体及液体的浓缩、干燥、蒸发和溶剂回收的操作。

工作原理

单锥真空干燥机所提供的是一种圆锥形螺带搅拌。整个螺线搅拌浆在自转的同时，螺带将物料不断提升、翻动、刮落，时罐内物料混合均匀，并均匀受热。蒸发的溶剂及水蒸气经过滤器除尘后真空系统进行冷凝回收后排放。

主要设备

该干燥设备混合和干燥在同一容器内完成，提高了生产效率；采用夹套加热，降低了使用能耗；采用真空干燥形式，保证了传热和传质，特别适应热敏性和溶剂回收的粉粒体物料的干燥；结构简单，容易清洗，出料方便，符合GMP规范；提供多种搅拌形式及设备规格选配，可进行批次生产；也可进行冷却、杀菌、反应等操作。

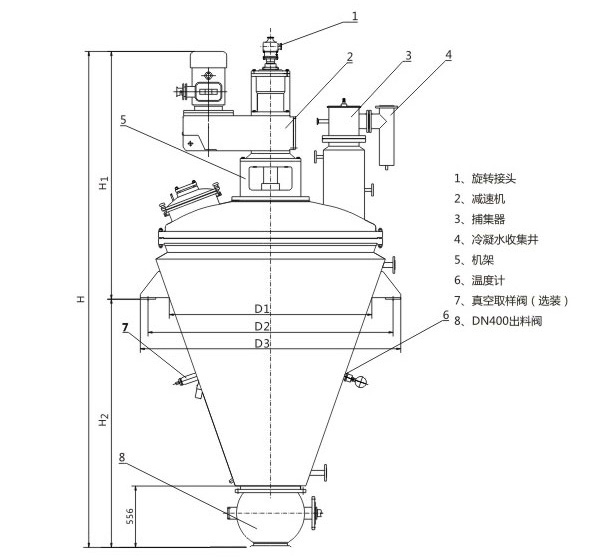

单锥螺带真空干燥机结构图

技术参数

型号\项目	单位	DZLG-500	DZLG-750	DZLG-1000	DZLG-1250	DZLG-1500	DZLG-2000	DZLG-3000	DZLG-4000
有效容积	L	500	750	1000	1250	1500	2000	3000	4000
全容积	L	650	800	1220	1600	1900	2460	3680	4890
加热面积	㎡	4.1	5.2	7.2	9.1	10.6	13	19	22
电机功率	KW	11	11	15	15	18.5	22	30	37
设备净重	KG	1350	1850	2300	2600	2900	3600	4100	4450
搅拌转速	rpm	50	45	40	38	36	36	34	32
设备总高	m	3565	3720	4165	4360	4590	4920	5160	5520
容器高度	H3	1455	1610	1965	2160	2300	2590	2380	3160
耳座高度	H4	895	995	1315	1480	1630	1860	1900	2240
锅身内宽	D2	1100	1200	1400	1500	1600	1750	2100	2100
安装耳座宽	D3	1270	1350	1560	1720	1900	2050	2400	2450
